Приветствую друзья! Сегодня отремонтируем Macbook 15 2017 года с проблемой подсветки матрицы, так называемой flexgate. Поломка заключается в следующем, - если крышка ноутбука поднята не до конца изображение нормальное, если же крышку поднять в нормальное положение, то изображение пропадает. В нашем случае пропадало не изображение, а подсветка матрицы. Выглядит это примерно так.

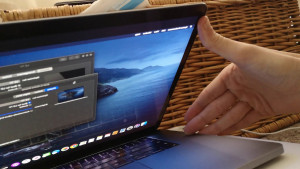

Положение в котором изображение есть

Положение в котором изображение есть

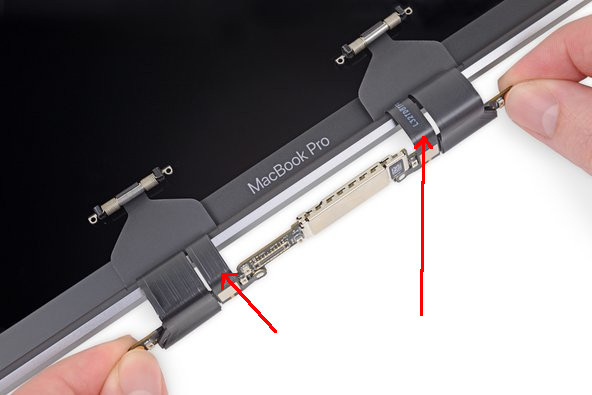

Причина - излом одного из шлейфов подсветки матрицы в этих местах.

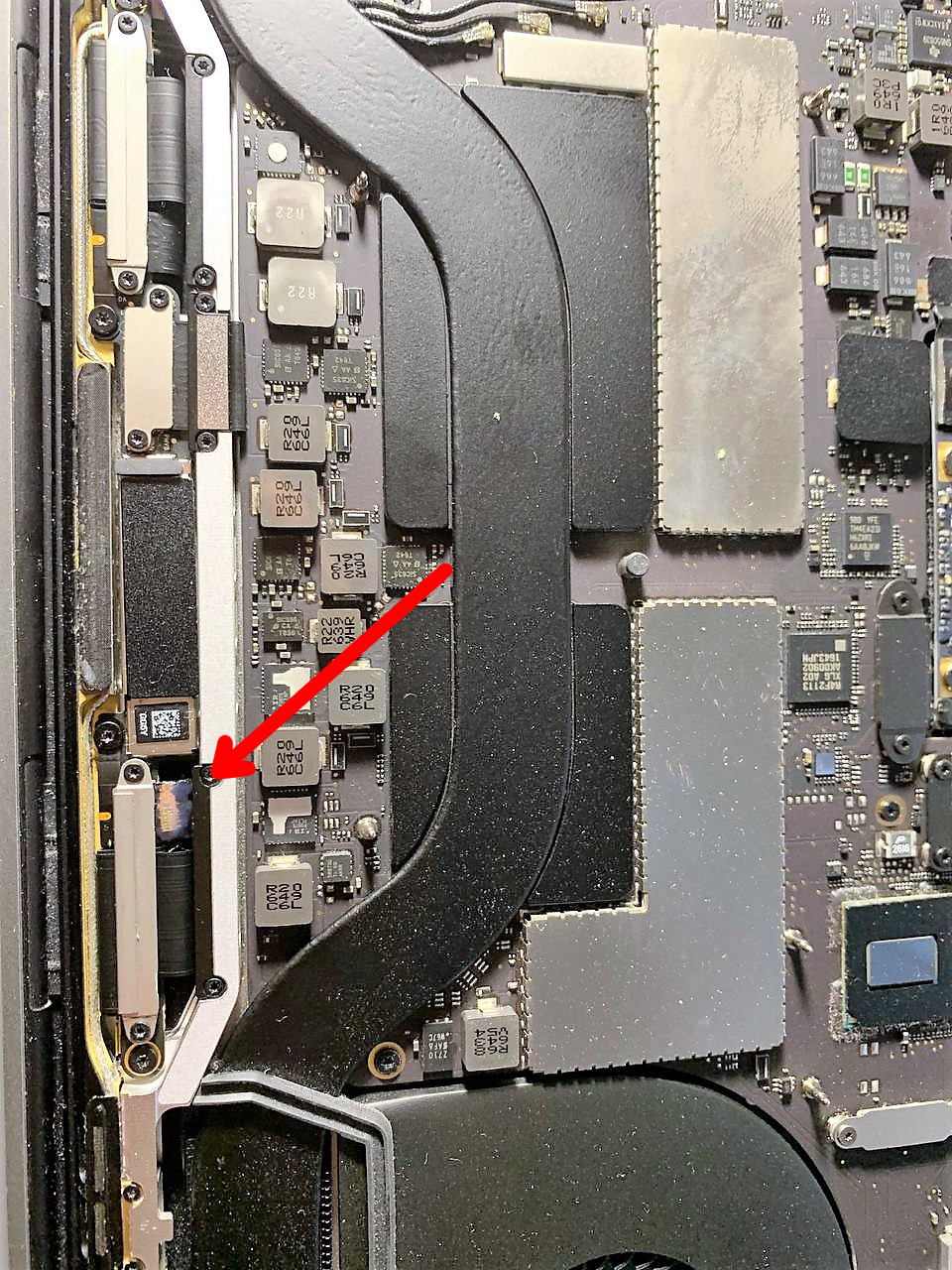

Места излома шлейфа подстветки

Места излома шлейфа подстветки

В моём случае трещина была прямо около разъёма.

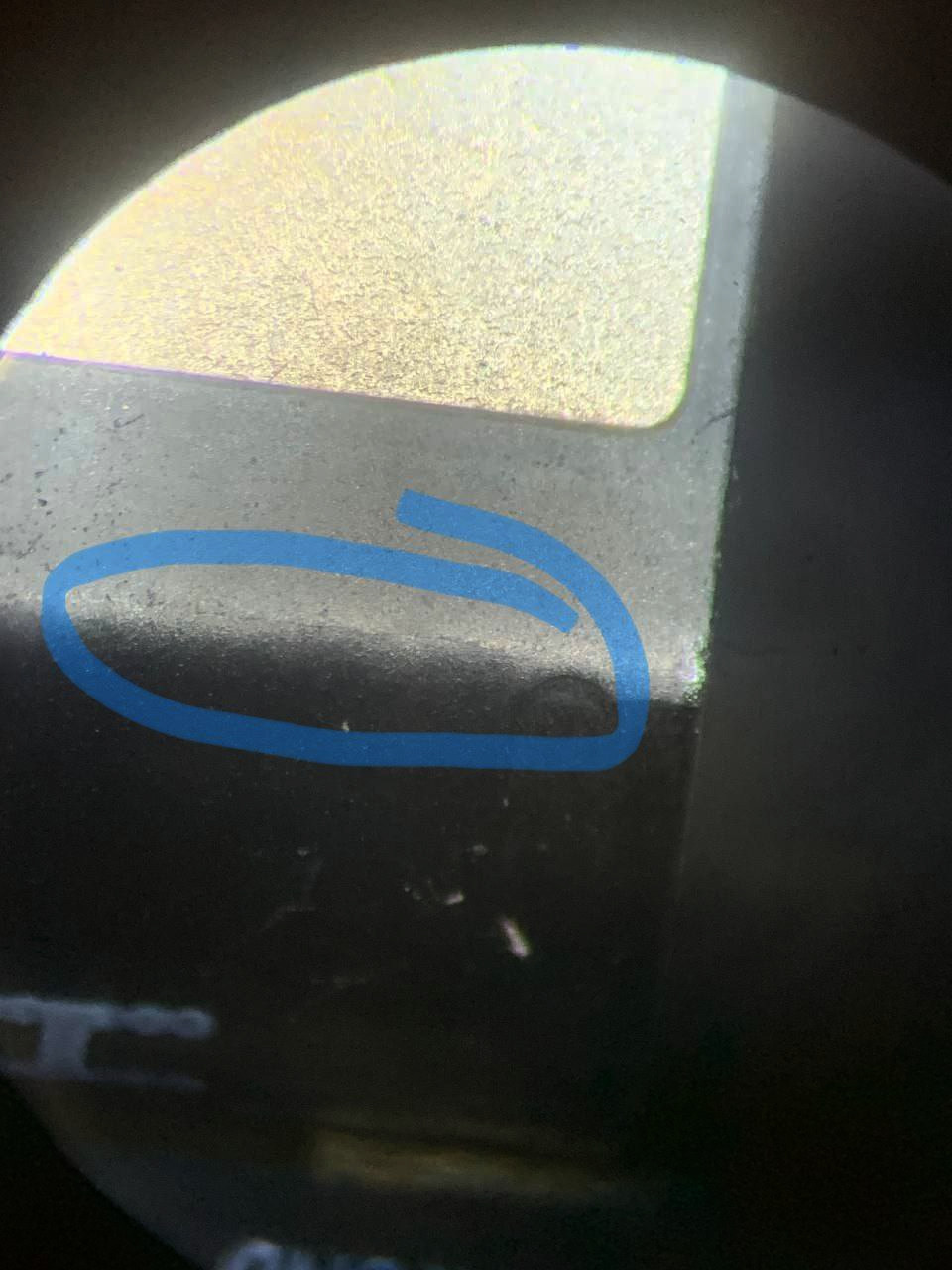

Место излома, трещина на шлейфе

Место излома, трещина на шлейфе

Далее всё просто. Удаляем изоляционное покрытие.

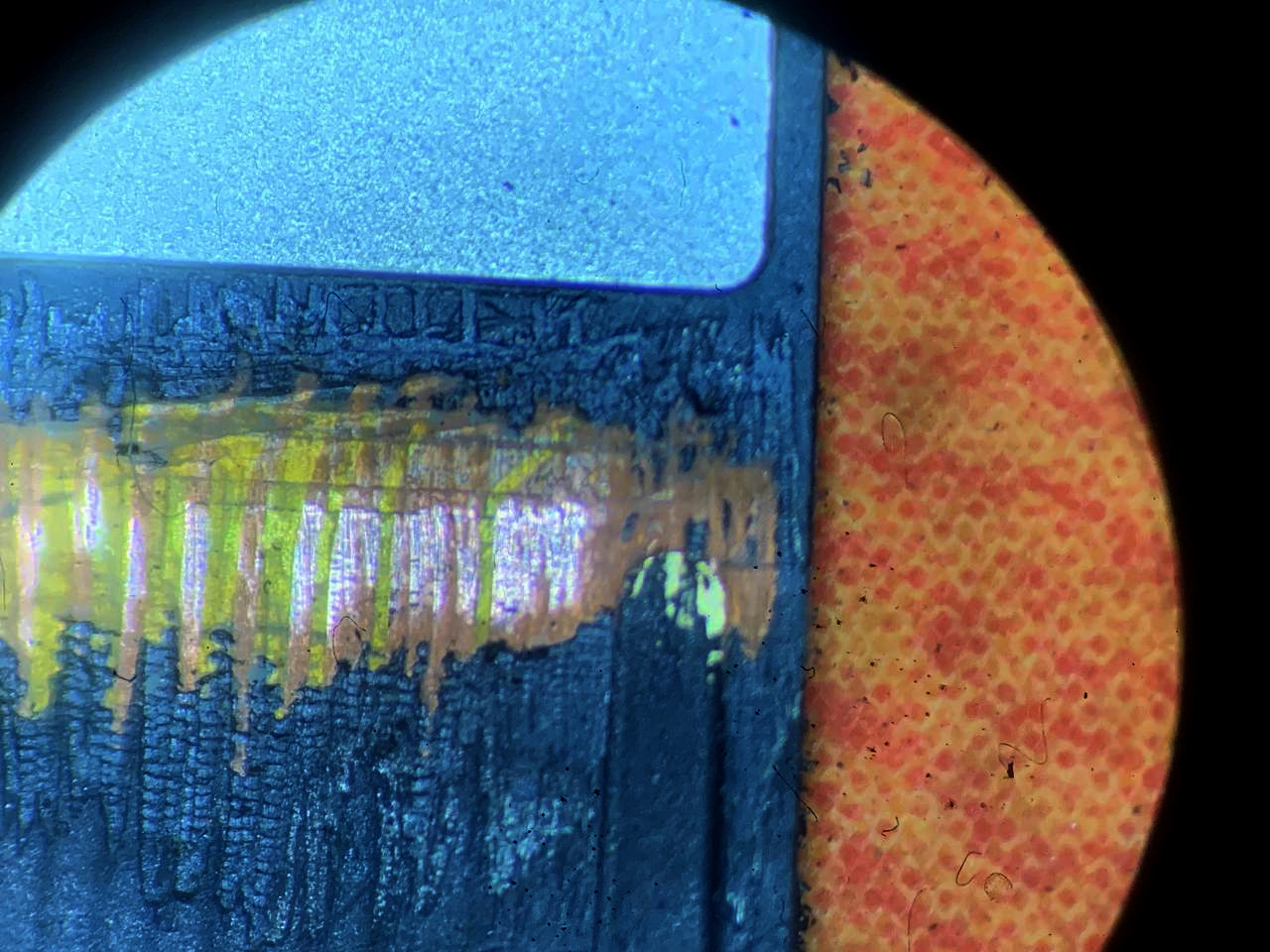

Место излома без изоляции

Место излома без изоляции

Пропаиваем дорожки, если необходимо восстанавливаем дорожки с помощью не изолированного провода.

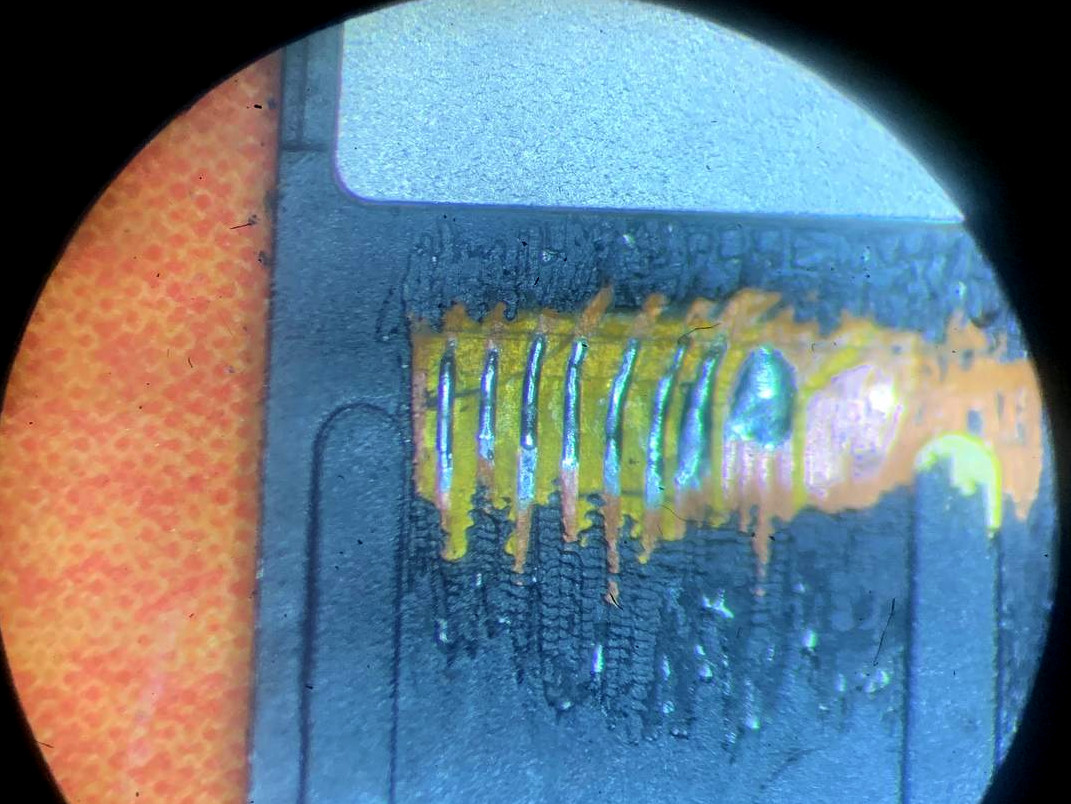

Восстановленные дорожки шлейфа

Восстановленные дорожки шлейфа

Далее заливаем эпоксидным клеем с пластификатором. Можно использовать готовый состав. Продаются в автомагазинах.  Главное требование, что-бы состав после полимеризации оставался пластичным, не превращался в камень.

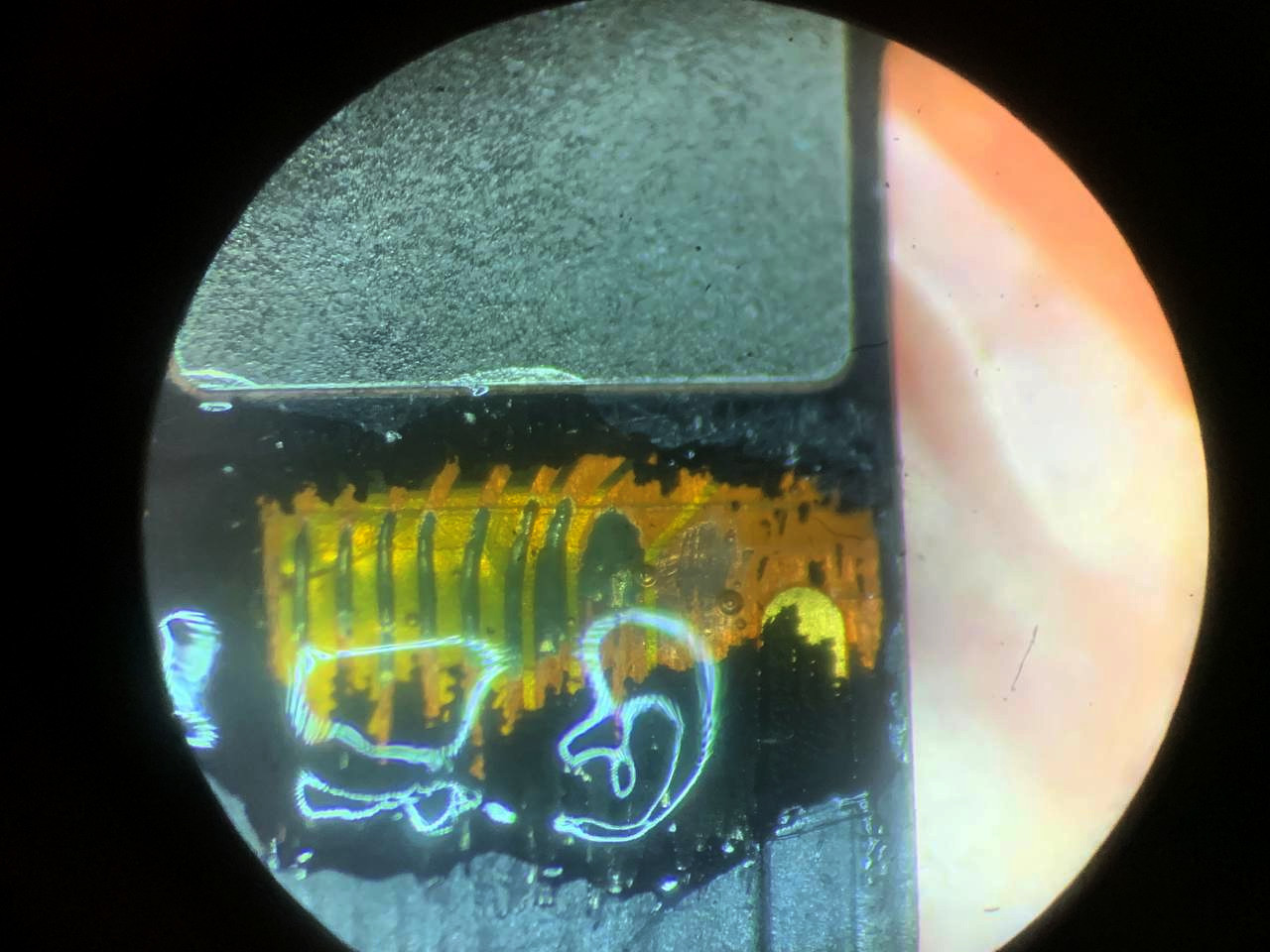

Место ремонта залитое компаундом

Место ремонта залитое компаундом

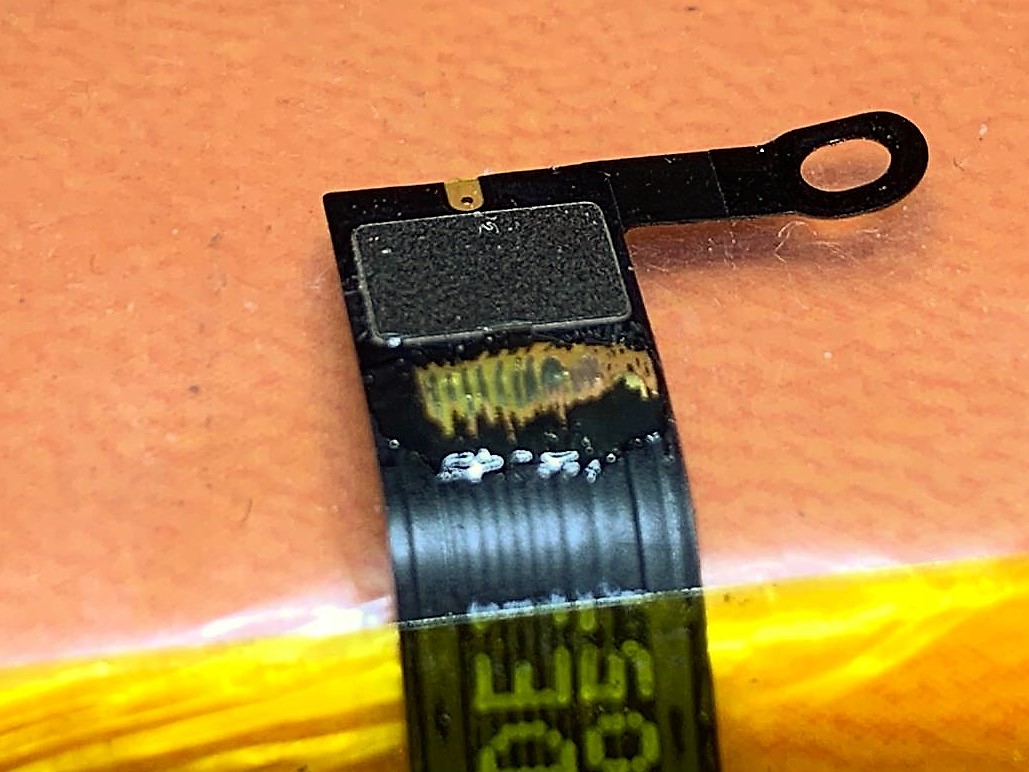

Отремонтированный шлейф

Отремонтированный шлейф

Ну, в принципе, готов. Собираем ноутбук и проверяем. Открываем и закрываем крышку 50-100 раз. Если не сломался, то обязательно сломается в новом месте, но теперь не скоро.

Место ремонта шлейфа

Место ремонта шлейфа

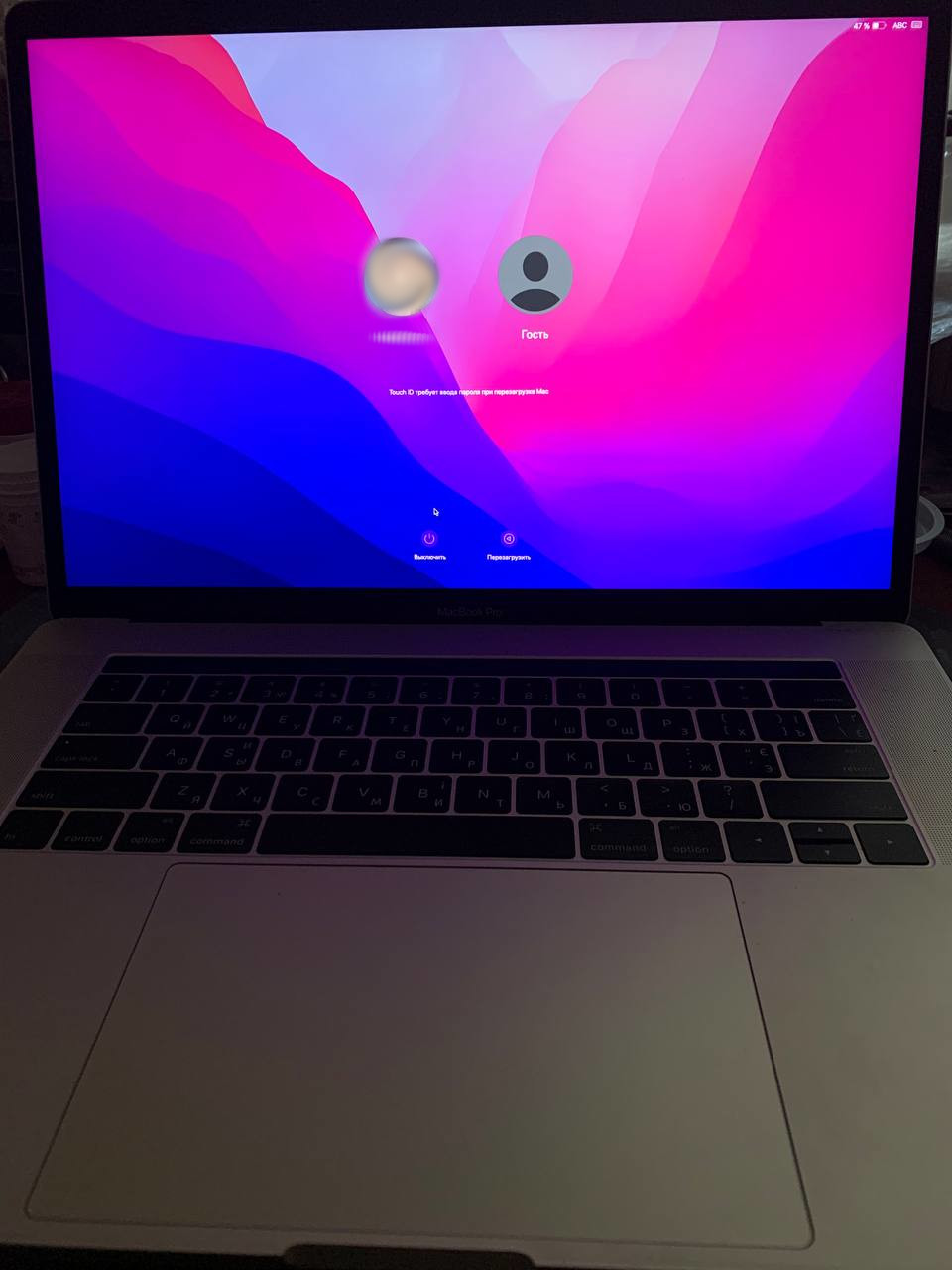

Отремонтированный ноутбук

Отремонтированный ноутбук
